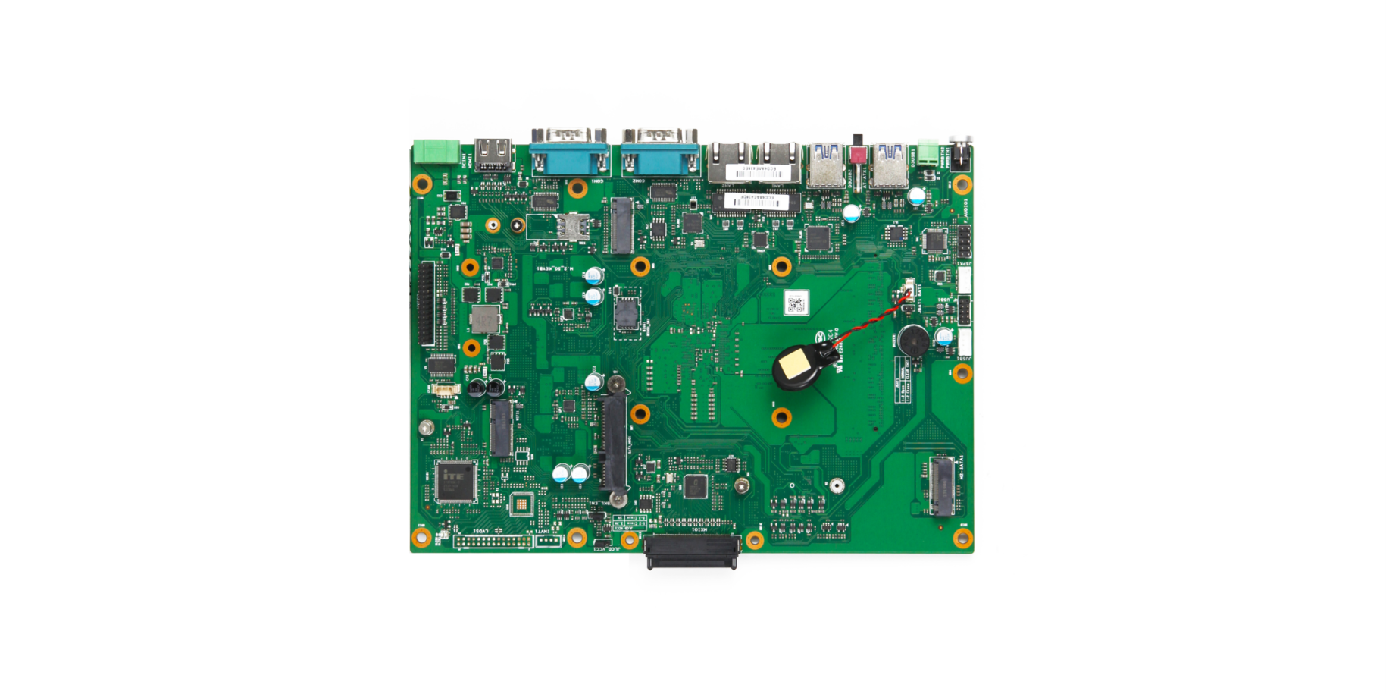

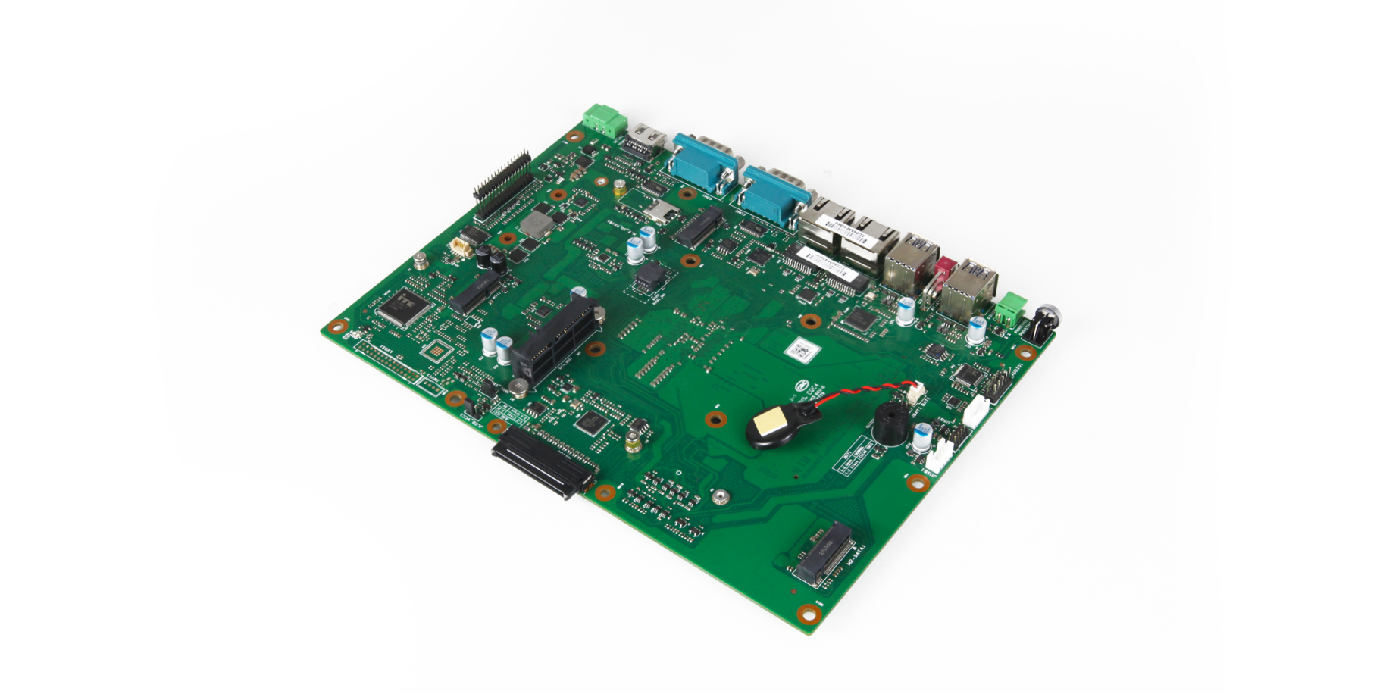

PPB-3000-OVS

工業平板電腦專用主板

采用Intel Elkhart Lake平臺，具備豐富的內外部接口，可拓展子卡，支持WiFi/藍牙/4G/5G等擴展，M.2 Key M + SATA3.0雙存儲，具備高可靠性和穩定性，滿足工業環境工作要求。

?: 基于Intel Elkhart Lake平臺

?: 1個SO-DIMM DDR4拓展內存槽，最大支持16GB

?: 1個M.2 2230 接口，拓展Wi-Fi + BT模塊

?: 1個M.2 3042/3052接口，拓展4G/5G模塊

?: 支持HDMI/EDP/LVDS顯示輸出

?: 2個10/100/1000M以太網

?: 最大拓展7個USB，6個COM，支持拓展子卡

?: 支持網絡喚醒/硬件監控/上電開機/無盤啟動

留言咨詢業務咨詢

規格對比

規格參數

CPU	Intel Elkhart Lake，可選J6412/J6413
顯卡	Intel UHD Graphics for 10th Gen Intel Processors

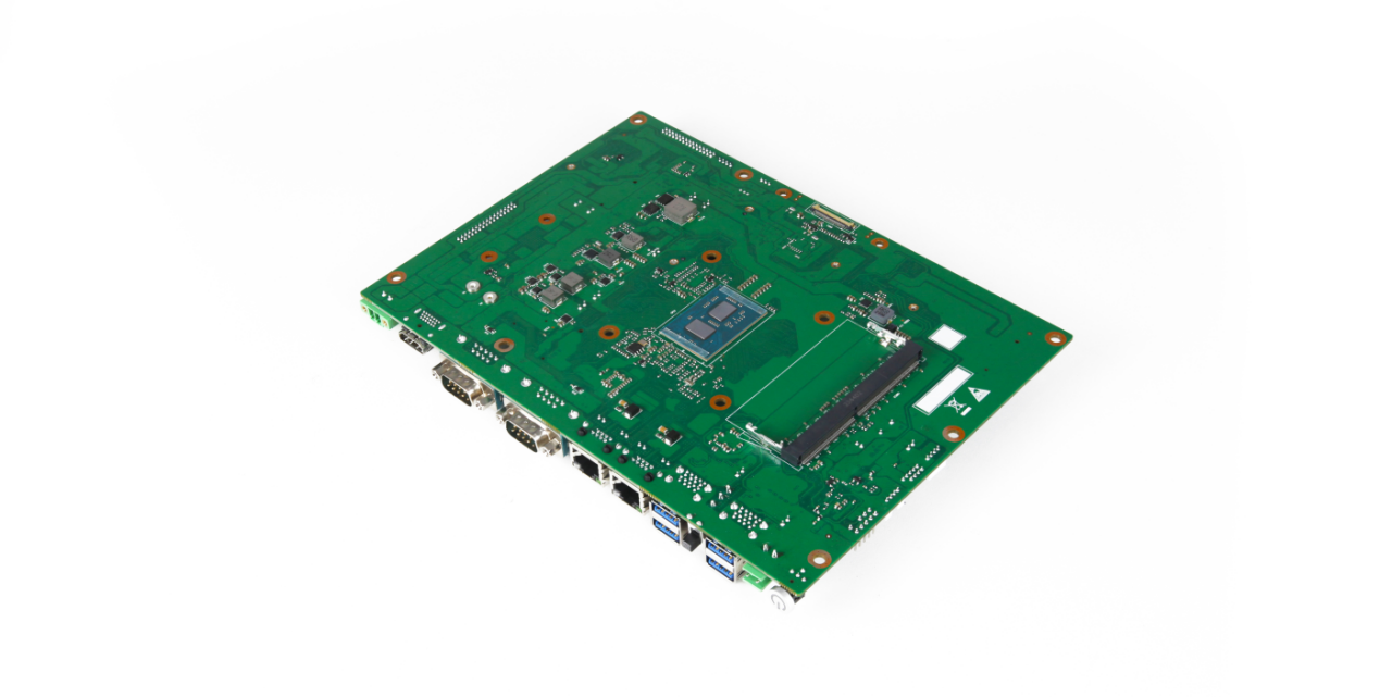

內存	1 x SO-DIMM插槽，DDR4-3200 , 最高支持16GB
系統	Windows 10/Windows 11/Ubuntu 21.04及以上
存儲	SATA1: M.2 Key M 2242/2280；SATA2: 7 + 15 Pin SATA3.0組合插座
顯示接口	1 x HDMI 1.4b Type-A接口, 支持1920*1080 1 x 60Pin MIXIO接口，支持可選LVDS/EDP信號
音頻	ALC897聲卡, 1FP Audio插針, 25 Pin, 2.54mm（抽8 Pin） NS4251功放，支持3W/4Ω，1*SPK wafer, 4Pin 2.00mm wafer
以太網	Intel I210AT網卡 + Intel I226V網卡, 支持2 x 1000M RJ45接口, 支持網絡喚醒，4KV浪涌保護
Wi-Fi/BT	1 x M.2 Key E 2230拓展接口, 可拓展Wi-Fi + BT模塊
4G/5G	1 x M.2 Key B 3042/3052拓展接口, 可拓展4G/5G模塊

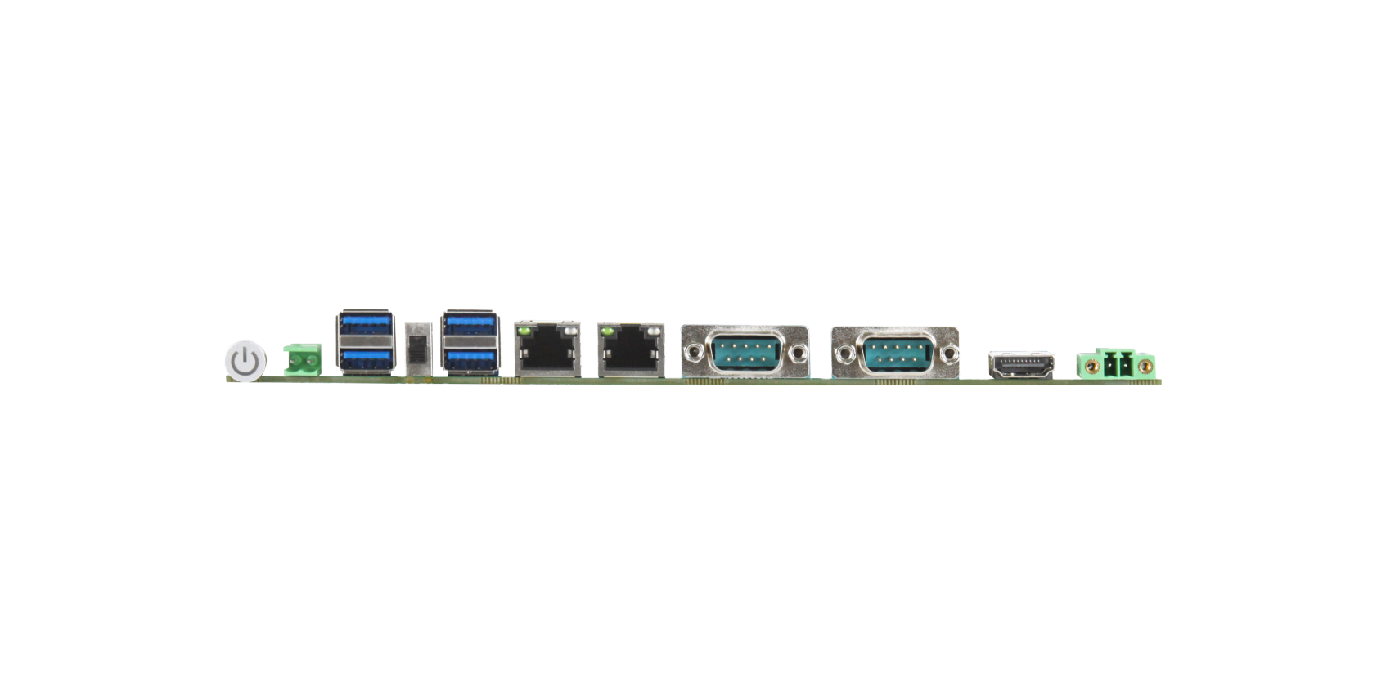

USB接口	后IO：2個雙層USB 3.0 Type-A 板載：1 x USB 2.0插針拓展, 2*5N9Pin杜邦插針, 2.00mm, 拓展2 x USB2.0 1 x USB2.0插針拓展, 4Pin 杜邦插針, 2.0mm
串口	IO：2 x COM, DB9, 可選RS232/485/422，通過BIOS切換板載：4 x COM插針, 支持TX/RX功能, 2*16 Pin 2.0mm Header拓展(MXIO2)
GPIO	1 x GPIO插針, 2*16 Pin 2.00mm Header拓展, 8路GPIO（4DI+4DO）, 5V (MXIO2)
電源輸入	9~36V DC IN, 2 Pin 鳳凰端子, 帶反接/短路/欠壓/過壓和過流保護備用電源開關接線端子，2Pin wafer開關座子
拓展接口	1 x MXIO, 60 Pin（支持BIOS可選LVDS/EDP點屏，背光，供電，USB觸控以及LED燈） 1 x BIOS復位按鍵（清CMOS）, 2Pin 2.0mm Header 1 x Power Button, 帶LED燈 1 x AX/ATX 撥動開關 1 x NANO推拉SIM卡槽 1 x eSPI拓展插針，2.0mm 2*5N10Pin Header 1 x Fan插針, 4 Pin Wafer, 1.25mm
產品尺寸	225 x 162mm
工作環境	工作溫度：-20~60℃；工作濕度：10%-90%無凝結；大氣壓85~105kPa
存儲溫度	存儲溫度：-30-80℃；存儲濕度：5%-95%無凝結；大氣壓85~105kPa

規格參數

CPU

Intel?Elkhart?Lake，可選J6412/J6413

顯卡

Intel?UHD?Graphics?for?10th?Gen?Intel?Processors

內存

1?x?SO-DIMM插槽，DDR4-3200?,?最高支持16GB

系統

Windows?10/Windows?11/Ubuntu?21.04及以上

存儲

SATA1:?M.2?Key?M?2242/2280；SATA2:?7?+?15?Pin?SATA3.0組合插座

顯示接口

1 x HDMI 1.4b Type-A接口, 支持1920*1080 1 x 60Pin MIXIO接口，支持可選LVDS/EDP信號

音頻

ALC897聲卡, 1*FP Audio插針, 2*5 Pin, 2.54mm（抽8 Pin） NS4251功放，支持3W/4Ω，1*SPK wafer, 4Pin 2.00mm wafer

以太網

Intel?I210AT網卡?+?Intel?I226V網卡,?支持2?x?1000M?RJ45接口,?支持網絡喚醒，4KV浪涌保護

Wi-Fi/BT

1?x?M.2?Key?E?2230拓展接口,?可拓展Wi-Fi?+?BT模塊

4G/5G

1?x?M.2?Key?B?3042/3052拓展接口,?可拓展4G/5G模塊

USB接口

后IO：2個雙層USB 3.0 Type-A 板載：1 x USB 2.0插針拓展, 2*5N9Pin杜邦插針, 2.00mm, 拓展2 x USB2.0 1 x USB2.0插針拓展, 4Pin 杜邦插針, 2.0mm

串口

IO：2 x COM, DB9, 可選RS232/485/422，通過BIOS切換板載：4 x COM插針, 支持TX/RX功能, 2*16 Pin 2.0mm Header拓展(MXIO2)

GPIO

1 x GPIO插針, 2*16 Pin 2.00mm Header拓展, 8路GPIO（4DI+4DO）, 5V (MXIO2)

電源輸入

9~36V DC IN, 2 Pin 鳳凰端子, 帶反接/短路/欠壓/過壓和過流保護備用電源開關接線端子，2Pin wafer開關座子

拓展接口

1 x MXIO, 60 Pin（支持BIOS可選LVDS/EDP點屏，背光，供電，USB觸控以及LED燈） 1 x BIOS復位按鍵（清CMOS）, 2Pin 2.0mm Header 1 x Power Button, 帶LED燈 1 x AX/ATX 撥動開關 1 x NANO推拉SIM卡槽 1 x eSPI拓展插針，2.0mm 2*5N10Pin Header 1 x Fan插針, 4 Pin Wafer, 1.25mm

產品尺寸

225?x?162mm

工作環境

工作溫度：-20~60℃；工作濕度：10%-90%無凝結；大氣壓85~105kPa

存儲環境

存儲溫度：-30-80℃；存儲濕度：5%-95%無凝結；大氣壓85~105kPa
